Logiciels scientifiques
Développement logiciels
AVLS développe au quotidien ses propres outils de calcul (éléments-finis ou analytique), d’acquisition et de traitement des signaux au plus près de ses besoins et/ou de ceux de ses clients. Ceci nous permet notamment d’améliorer considérablement le temps et la précision de nos analyses.
Certains logiciels sont développés pour un usage interne, et d’autres pour des clients spécifiques.
Acoubell
AcouBell est un logiciel d'acquisition et d'analyse d'un signal sonore de cloche développé par AVLS à la demande spécifique d'un client campanologue.
Il permet in situ ou a posteriori de déterminer les 5 premières harmoniques qui caractérisent la signature sonore de la cloche et la note de cette dernière.
On rappelle qu'une cloche est une structure métallique comme une autre, avec ses propriétés dynamiques (amortissement, fréquences de résonance) mais dont ces dernières sont agencées selon un accord mineur, ce qui crée cette tonalité mélancolique particulière.
Aucune cloche n'étant parfaite en termes de précision fréquentielle, il est important de s'assurer que toutes les cloches sont homogènes au sein d'une même sonnerie (= ensemble de cloches d'un site).
Dynpocou & Superdyna
Depuis 1998, AVLS développe des outils de modélisation numérique dédiés au calcul de la réponse de ponts au passage de trains, en répondant au cahier des charges établi par un grand compte du secteur ferroviaire. Les simulations s’appuient sur le principe des éléments finis.

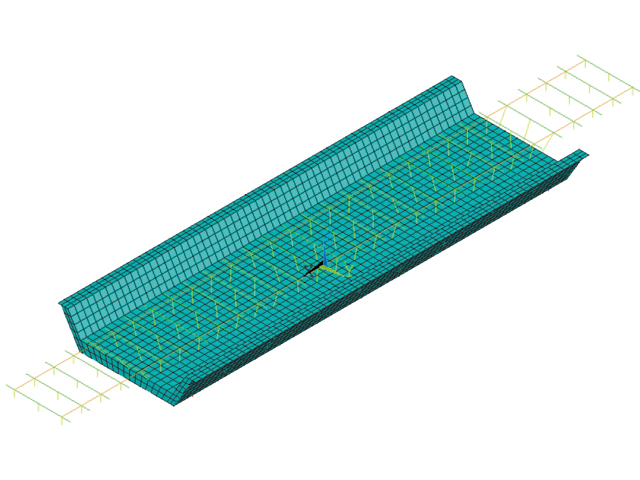

Le logiciel DynPoCou (version initiale de 1999 – dernière version de 2016) permet, par l’intermédiaire d’une interface utilisateur, d’effectuer des calculs dynamiques au passage de convois ferroviaires adaptés au cas de tabliers courts : Poutrelles Enrobées (TPE), dalle Béton Armé (BA), U métallique (RAPUM), U mixte acier / béton (RAPUB).

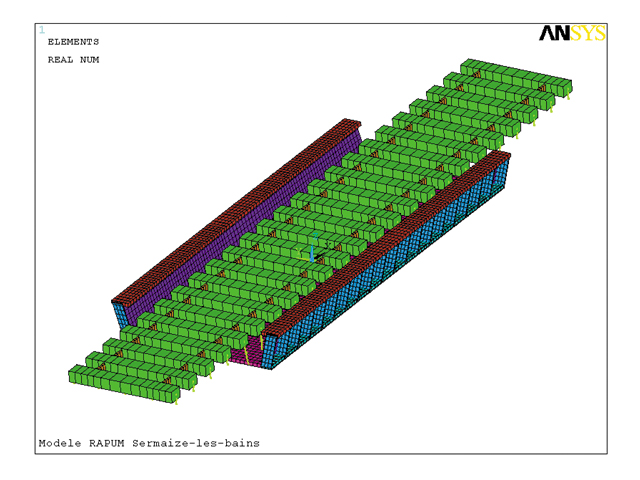

La génération du modèle de pont est réalisée à partir des paramètres constructifs et permet la représentation des conditions d’appui, de la voie ferrée et du ballast.
Le logiciel SuperDyna (version initiale de 2008 – dernière version de 2016) permet, par l’intermédiaire d’une interface utilisateur, d’effectuer des calculs dynamiques au passage de convois ferroviaires adaptés à tout type de ponts rails préalablement modélisés par éléments-finis sous ANSYS.

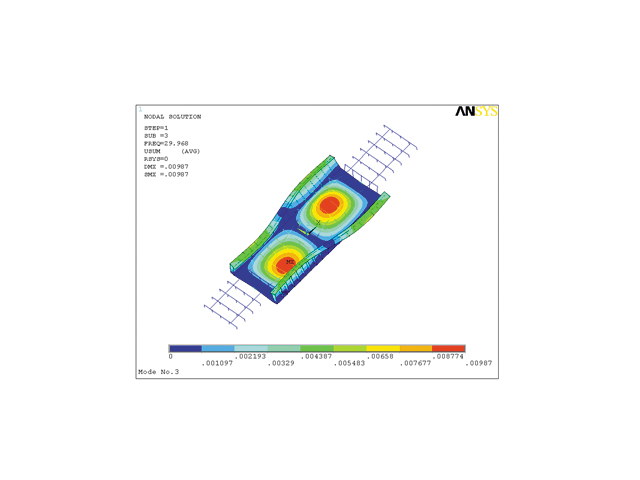

Les calculs dynamiques sont implémentés sous le logiciel ANSYS® pour la modélisation aux éléments-finis (EF) et la partie solveur, et sous le logiciel MATLAB ® pour l’interface graphique et le pré/post traitement des résultats.
Le logiciel permet le calcul de la réponse temporelle du tablier (flèche et accélération) pour différents types de convois, et des vitesses de circulation de 30 km/h à 450 km/h.
Superpieton
Le programme «SuperPiéton» a été développé sous Matlab pour le calcul des niveaux vibratoires (quasi-statique et dynamique) induits par la marche d’un individu en tous points d’un plancher préalablement modélisé par éléments-finis (FEM).
La démarche de calcul consiste à extraire les paramètres modaux (fréquences propres et déformées modales associées) à partir du modèle FEM, puis d’appliquer les excitations dynamiques à partir d’un modèle de marche analytique se basant sur la littérature scientifique, sur nos propres constatations in situ, et sur les normes les plus récentes.
Les niveaux vibratoires calculés peuvent être directement comparés aux seuils de confort définis selon l’usage des locaux.
Pour mémoire, le ressenti des vibrations de plancher est notamment régi par ses premières fréquences de résonance, son amortissement modal, sa masse généralisée (liée à la masse surfacique).
Ce programme a été testé et validé à partir de mesures réalisées sur nos projets de bâtiments tertiaires.
Survib
Programme développé pour l’acquisition multicanaux/multisenseurs (de 2 à 48 maxi) de signaux en continu.
Ce programme est particulièrement adapté aux surveillances vibratoires de longue durée et permet notamment la détection d'enregistrement temporel sur seuil 1, la détection d'alarme sur seuil 2, le traitement statistique des résultats et la visualisation temps réel des signaux.
Des alarmes sont envoyées par email et SMS.
Distribution logiciel
ME’Scope (Vibrant Technology, Inc)

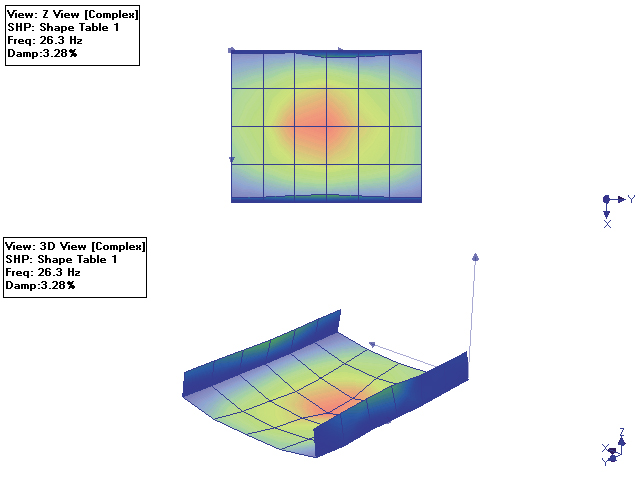

Pour des raisons historiques (aucun distributeur expérimenté en France dans les années 1995-2000), nous distribuons le logiciel d'analyse modale expérimentale ME'Scope, développé en Californie par Vibrant.
Nous l'utilisons aussi au quotidien car c'est un outil d'investigation puissant.
ME'Scope se décompose en plusieurs modules :
- Visual ODS (Operational Deformed Shape : déformée opérationnelle) ;
- Visual Modal (Analyse modale expérimentale)
- Visual SDM (Structural Dynamics Modification)
Logiciels utilisés
Ansys
Code éléments finis (FEM) multi-applications, robuste et éprouvé, choisi pour sa gestion fine de l’amortissement.
Matlab
L'outil de calcul puissant et à tout faire, avec de bons rendus graphiques et de vastes possibilités de création d’interfaces homme/machine (GUI).
Labview
Gestion de l'acquisition de signaux issus de nos capteurs, à partir des frontaux National Instruments.
Mbbm pak
Pilotage du frontal 48 voies ultraportable, et analyse de signaux.
